[220530] SQLD _ 04. 관계(Relationship)

관계

 엔터티와 엔터티와의 관계



 1) 존재 관계

     존재 자체로 연관성이 있는 관계

     ex) 직원 - 부서, 학생 - 학과

 2) 행위 관계

     특정한 행위를 함으로써 연관성이 생기는 관계

     ex) 회원 - 주문, 학생 - 출석부

<엔터티 - 속성의 관계>



 3) 표기법

     ① 관계명(Membership)

         - 관계의 이름

         - 엔터티와 엔터티가 어떠한 관계를 맺고 있는지 나타내주는 문장

         - 모든 관계는 두 개의 관계명을 가지고 있는데, 각 엔터티의 관점에서 관계명을 하나씩 가지기 때문

         - 관계명은 반드시 명확한 문장으로 표현해야 하며 현재형이어야 한다.

            ex) 연관성이 있다(X), 주문한다(O), 관계가 있다(X), 소속된다(O), 출석을 했다(X), 출석을 한다(O)

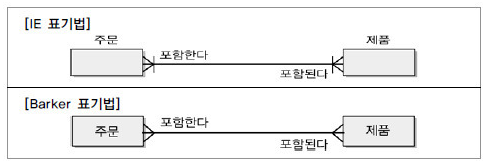

<관계의 관계명>

     ② 관계차수(Cardinality)

         - 각 엔터티에서 관계에 참여하는 수

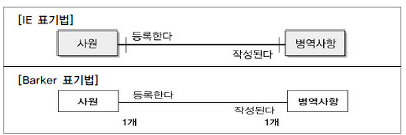

            (1) 1 : 1 관계(ONE TO ONE)

< 1 : 1 관계>

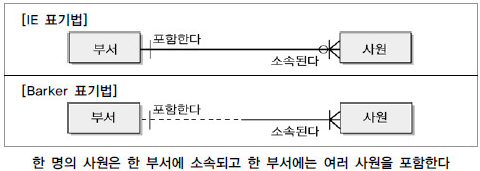

            (2) 1 : M 관계(ONE TO MANY)

< 1 : M 관계 >

            (3) M : M 관계(MANY TO MANY)

< M : M 관계 >

     ③ 관계선택사양(Optionality)

            (1) 필수 관계

                  반드시 지하철의 문이 닫혀야만 지하철은 출발한다. 지하철 출발과 문닫힘은 필수적인 관계

            (2) 선택 관계

                  지하철의 출발을 알리는 안내방송과 지하철의 출발은 상관 없다. 관련은 있지만 필수는 X

            (3) 필수 참여

                  참여하는 모든 참여자가 반드시 관계를 가지는, 타 엔터티의 참여자와 연결이 되어야 하는 관계

                  ex) 주문서는 반드시 주문목록을 가져야 한다. 주문목록이 없는 주문서는 의미가 없다.

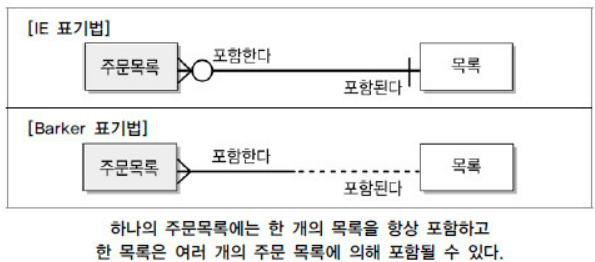

            (4) 선택 참여

                  목록은 주문이 될 수도 있고, 주문이 되지 않은 목록이 있을수도 있으므로 목록과 주문목록의 관계는 선택참여

< 관계선택참여 >
